剛性防水套管翼環尺寸，剛性防水套管是一種帶有翼環的鋼管（鋼管制成的環形套管套在鋼管上），該管安裝在混凝土墻中的一種預埋管件，主要為一般管道穿墻而過時帶來便利的，有利于墻體的防水。

在02S404防水套管圖集中，防水套管分為剛性防水套管和柔性防水套管，柔性防水套管的結構要比剛性的復雜的多，除了管體外的防水翼環，內部還有擋圈和密封圈，

主要用于有震動和防水要求的管道中，例如通過墻壁連接到水泵的管道。柔性防水套和剛性防水套都是用于管道的金屬配件，

都是管道穿墻處的的保護部件，主要用于建筑，化學，鋼鐵，自來水，污水處理和其他單位。

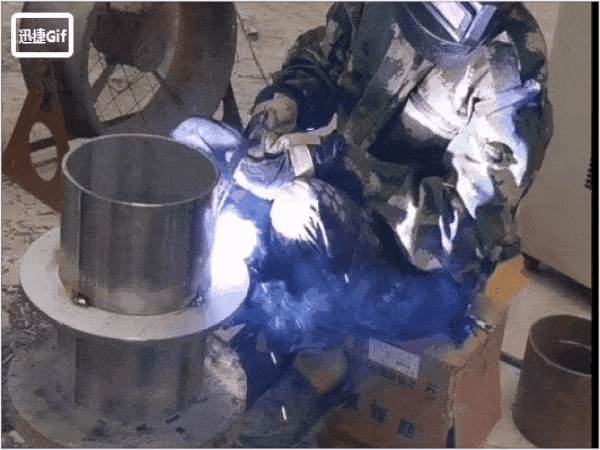

在選擇產品時大家都希望能選擇搭到優質的產品，剛性防水套管也一樣，對于剛性防水套管的質量來說，就是產品的厚度與焊接工藝，

剛性防水套管在管道穿墻處主要起到承壓的作用，如果使用的原料較薄在使用中不但起不到對管道的保護作用，

還會影響到管道的正常使用，嚴格按照圖集要求制作的防水套管產品就是國標剛性防水套管。

在02S404防水套管圖集中對于防水套管的各種規格型號的管厚、一環的厚度和寬度都有詳細的標注。如需了解可參考02S404防水套管圖集，或撥打15517518563咨詢。

剛性防水套管的止水環寬度的設計依據非常簡單。國標止水環的寬度設計具有統一的國家標準，即，根據02S404圖集中指定的尺寸處理材料。根據建設項目的要求不同，也可以定制。

例如，常規剛性防水套管產品的防水環設置在中間位置，有些需要設置在10厘米的截面附近。

對于較厚墻壁，需要加長一些，并根據實際情況加長翼環，并根據產品標準確定產品的翼環寬度，國家標準具有統一的大小，

還有就是廠標的，由防水套管廠家根據工程要求的要求制頂。對于特殊要求定制的翼環的寬度和厚度以及管的厚度與國家標準略有不同，

但是會根據客戶需求（例如預算）進行保存，但是即使如此，我們也將絕對保證其使用質量。

剛性防水套管的翼環的寬度是多少？在02s404防水套管圖集中用翼環的直徑減去套管的直接除以2就是剛性防水套管翼環的寬度。

如DN150的剛性防水套管為例，翼環外徑為D4：330mm，套管的外徑：219mm，用翼環外徑減去套管外徑除以二：330-219÷2=55mm翼環直接為55mm。

剛性防水套管翼環DN150以下的是10mm，DN200-450的是14mm，

剛性防水套管的翼環的厚度在02s404防水套管圖集中也有標記。DN50-DN150翼環的厚度為10mm； DN200-DN250翼環的厚度為12mm；

DN300-DN450翼環厚度為14mm；DN500-DN1000翼環厚度為16mm；DN1200-DN2000翼環厚度為20mm厚。（以上數據為理論厚度實際可能會有一定的誤差值）。

剛性防水套管俗稱鋼套管，該系列產品有：柔性防水套管，02S404柔性防水套管，鋼套管，剛性防水套管，國標柔性防水套管，電氣預埋防水套管，通風密閉套管等。
