久安防水套管生產廠家為您提供02s404防水套管圖集免費下載，由于文件過大，在網頁上展示的話會加載很慢，我們把02s404防水套管圖集以圖片的形式在下面給大家展示。
這里展示的是常用的幾頁，涵蓋了剛性防水套管圖集和柔性防水套管圖集，如果有其他方面需要了解的可以聯系我們單獨發給您。

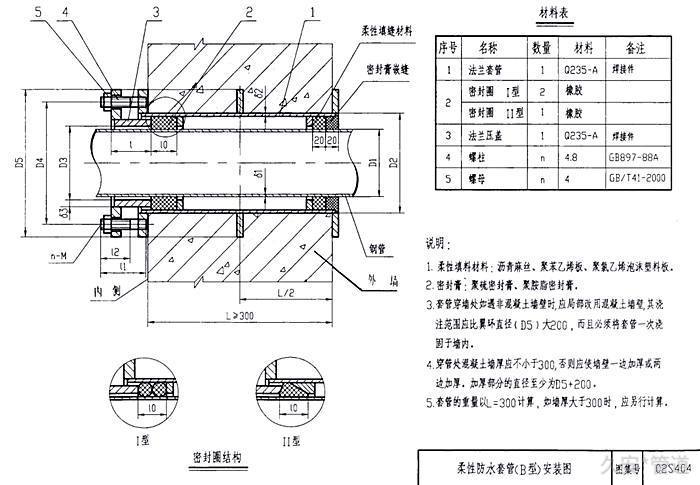

防水套管圖集中關于柔性防水套管的相關標準
在柔性防水套管圖集中，DN為防水套管的公稱通徑，D1是穿管子的外徑，D2為防水套管的外徑，D3是法蘭壓蓋的內徑，D4是螺栓中心距，D5為法蘭壓蓋外徑，l是法蘭壓蓋上面短管的長度，l0是密封圈的厚度，δ2代表鋼套管厚度，n-M是螺栓的數量和型號，

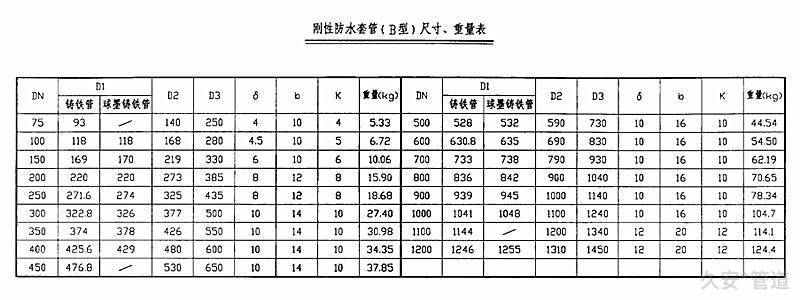

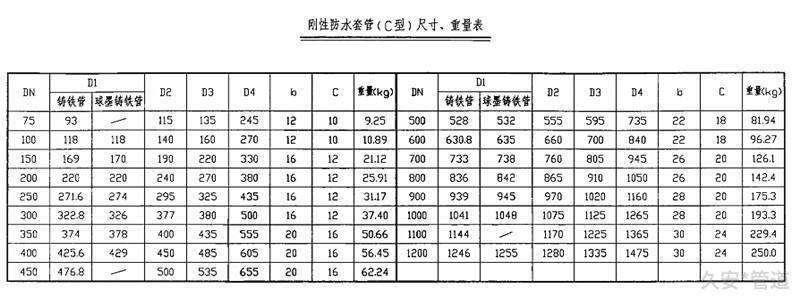

剛性防水套管圖集標準

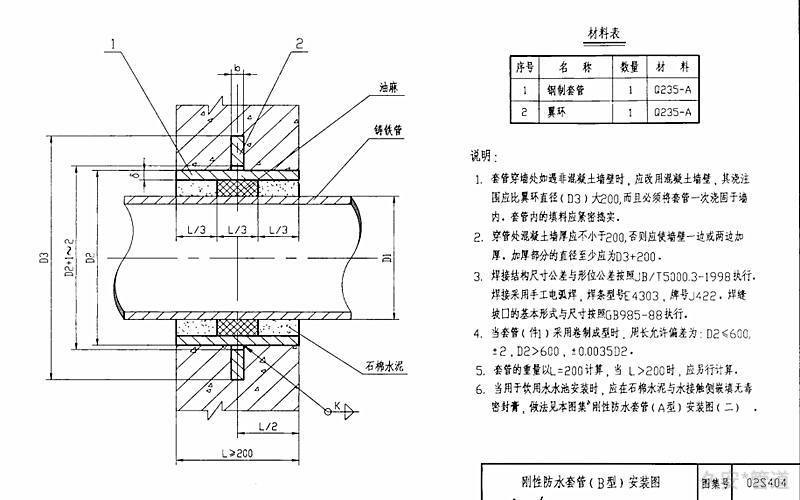

剛性防水套管圖集上DN D1 D2 D3 D4 L b δ K各代表什么意思！
剛性防水套管圖集上的DN是剛性防水套管zhi的通徑，D1是外徑，D2是內徑，D3是外徑，D4是環外徑，L是長度，b是寬度，δ是厚度，K是填充物。
