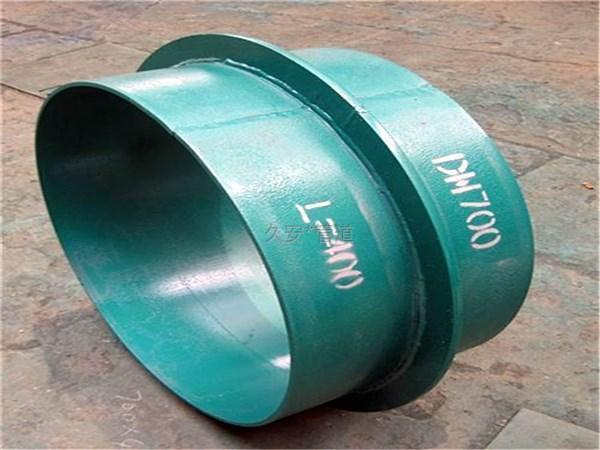

剛性防水套管主要由管體和翼環組成，適用于地下室等需要穿過管道的地方，其防水效果一般。根據02s404防水套管圖集剛性防水套管分為A型、B型和C型，A型適用于鋼管，B型和C型適用于球墨鑄鐵管和鑄鐵管。本文通過剛性防水套管B型結構圖為大家詳細介紹剛性防水套管。

當管道穿過有防水要求的墻壁和地面時，應安裝防水套管。剛性防水套管的主要作用是優化管段的防水結構，便于施工，避免因溫度等應力而損壞防水層，保持防水層的完整性。

剛性防水套管B型圖如下:

剛性防水套管a型與b型的區別。

剛性防水套管適用于管道穿墻處無管道振動和伸縮的結構（建筑物）。對于有地震設防要求的地區，如果使用剛性防水套管，應在進入池壁或建筑物外墻的管道附近設置柔性連接。02S404標準圖中的剛性防水套管分為三種類型：A.B.C。A型適用于鋼管，B.C型適用于球墨鑄鐵管和鑄鐵管。通過02S404防水套管圖集，我們可以比較A型和B型剛性防水套管。經過比較，您會發現兩者的尺寸數據不同。A型剛性防水套管適用于鋼管，B型剛性防水套管適用于鑄鐵管和球墨管。

A型剛性防水套管和B型防水套管在結構上仍存在差異。A型剛性防水套管和B型剛性防水套管產品也屬于剛性防水套管。這兩種產品外觀基本相同，主要A型剛性防水套管內部增加專用環，用于固定管道系統，B型剛性防水套管主要用于各種球墨鑄鐵管和管道系統，因此在實際應用中根據具體應用環境進行合理選擇。

無論是A型還是B型剛性防水套管，主要是不同的工作管，但其作用相同，是保護管道設備，防止管道在使用中受到外部壓力的損壞。因此，在采購和安裝中，必須區分A型和B型剛性防水套管，不能混淆使用。

剛性防水套管B型適用于鑄鐵管的注意事項：

1.剛性防水套管一般采用油麻.石棉水泥加固，然后壓實密實。

2.剛性防水套管處混凝土墻厚度不小于200mm，否則墻的一側或兩側應加厚。加厚部分的直徑應大于翼環（D4）的直徑。

3.如果套管穿墻，非混凝土墻應為混凝土墻?；炷翂Φ臐仓秶鷳?yīng)比套管翼環直徑（D4）大200mm，套管必須一次澆筑到墻上。套管內的填料應壓實。

4.圖集中B型剛性防水套管尺寸表中列出的材料為碳鋼管(套管長度L值按200mm計算)和翼環。鋼套管.翼環A3，T42焊條焊接。

5.翼環.鋼套管加工后，外壁刷底漆(含樟腦油或冷基油)。

6.B型剛性防水套管適用于鑄鐵管，也適用于非金屬管，但應根據管道厚度進行修正。
